_ 1 _

       定量控制儀在接收了流量計的流量信號后，在面板上顯示瞬時流量和累積流量，同時在定量控制儀內部設定好所需要的定量控制值。

       當定量控制儀顯示的累計數值達到所設定的定量控制值時，定量控制儀輸出開關量信號。

       此時利用該開關信號通過配接繼電器或接觸器來控制安裝在管道上的斷流設備（如電磁閥等），從而達到定量控制的效果。


_ 2 _

西森簡易流量定量控制系統的組成

       1、流量計：根據測量介質、管道口徑、流量范圍、防爆、防腐、防護等級等參數和現場要求選擇合適的流量計，流量計的精度很重要，它決定了整體的控制精度。

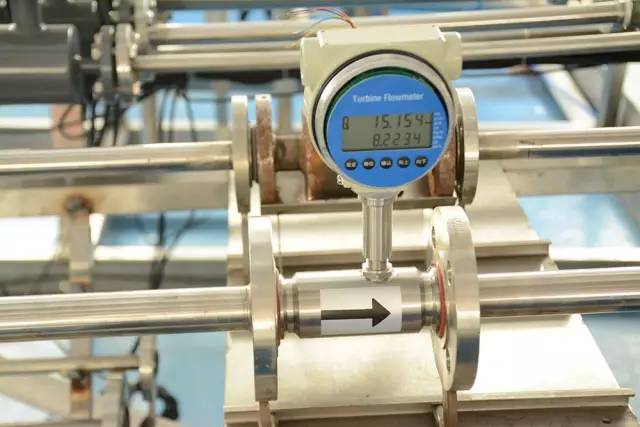

▲西森FLYW液體渦輪流量計

       2、定量控制儀：定量控制儀是一種將電磁、孔板、渦街、渦輪等流量傳感咕嘟信號經過信號處理，運算、顯示并通過輸出接點與電磁閥組合實現流體批量控制的儀表。


       通過設備批量灌 裝值和提前量，配合大小閥工作模式或?qū)崿F(xiàn)精確定量控制，單擺、泵閥聯動以及手/自支模式方便用戶靈活配置，實現單次和批量灌裝控制，儀表不公具備開方、累積、報警等豐富的功能。

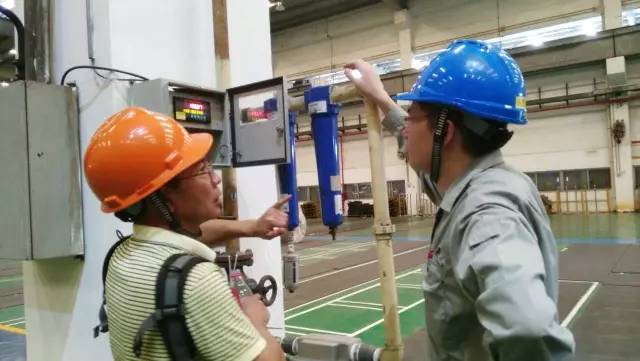

▲西森技術服務工程師現場指導調試

       還可實現按鍵解除報警、傳感器斷線報警等特殊功能，并可輸出4-20mA，RS485通訊，充分滿足不同用戶不同場合的需要。

       3、斷流設備：可以是泵等動力設備，也可以是如電磁閥、電動閥、氣動閥等設備。

_ 3 _

西森簡易流量定量控制系統控制過程

       定量控制儀在接收了流量計的流量信號后，在面板上顯示瞬時流量和累積流量，同時在定量控制儀內部設定好所需要的定量控制值，當定量控制儀顯示的累計數值達到 所設定的定量控制值時，定量控制儀輸出開關量信號。

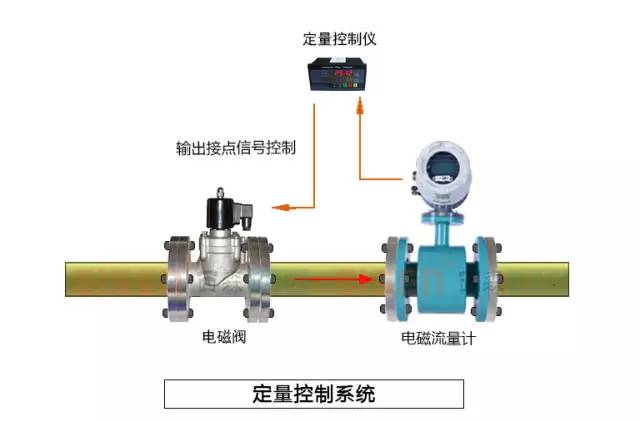

▲西森簡易定量控制系統示意圖

       此時利用該開關信號通過配接繼電器或接觸器來控制安裝在管道上的斷流設備（如電磁閥等），從而達到定量控制的效果。


_ 4 _

西森簡易流量定量控制系統的特點

       1、只需要流量計、定量控制儀和斷流設備組成，結構簡單，成本低；

       2、可量身訂做控制箱，箱內放定量控制儀，接線簡單，到現場后一般無需調整，流量計和斷流設備等均有控制箱內提供電源，只需要給控制箱提供AC220V即可；

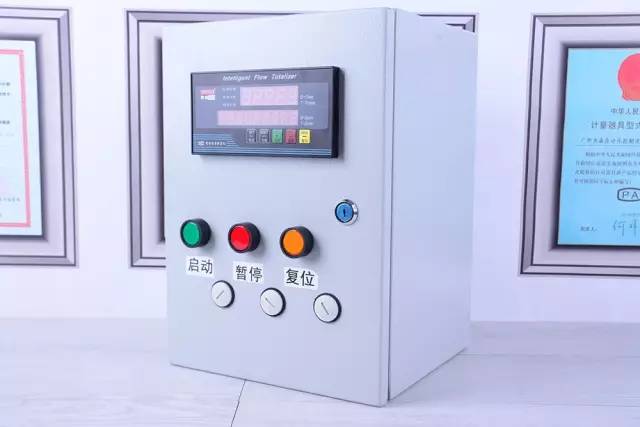

▲西森定量控制箱

       3、控制箱面板設有“啟動”、“停止”和“清零”按紐，并有“狀態指示燈”顯示，可現場作，因此顯示直觀，操作簡單、方便、易學；

       4、定量控制儀可選擇數碼管顯示和中文液晶顯示型，滿足現場的需求。



_ 5 _

用戶須知

       1、選擇合適的流量計：告之測量介質名稱、測量管口徑、工作壓力和溫度、流量范圍或其他要求，我們給您選擇最合適的產品；

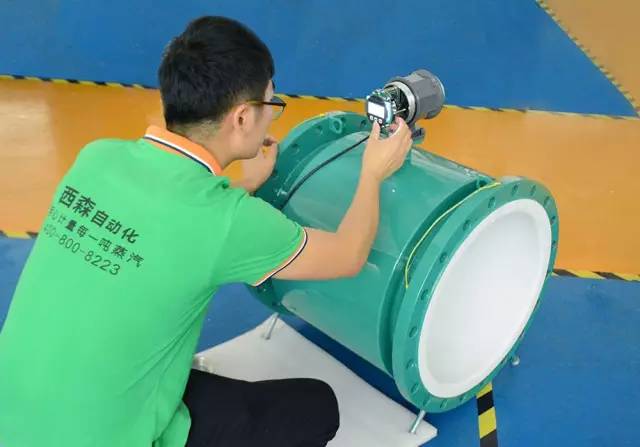

▲西森FLDC電磁流量計

       2、說明控制的要求：現場要求怎么控制，電磁閥控制還是大小閥控制或是泵閥聯動控制，單次控制或批量控制，告訴您的需要，我們出廠幫您設置好。


       3、選擇斷流設備：斷流設備可以由我們提供，也可以用戶自己購買，如果用戶自己購買，請?zhí)峁┕β始半娫?，建議斷流設備選擇電磁閥或氣動閥/電動閥，這樣的控制效果比較好。
